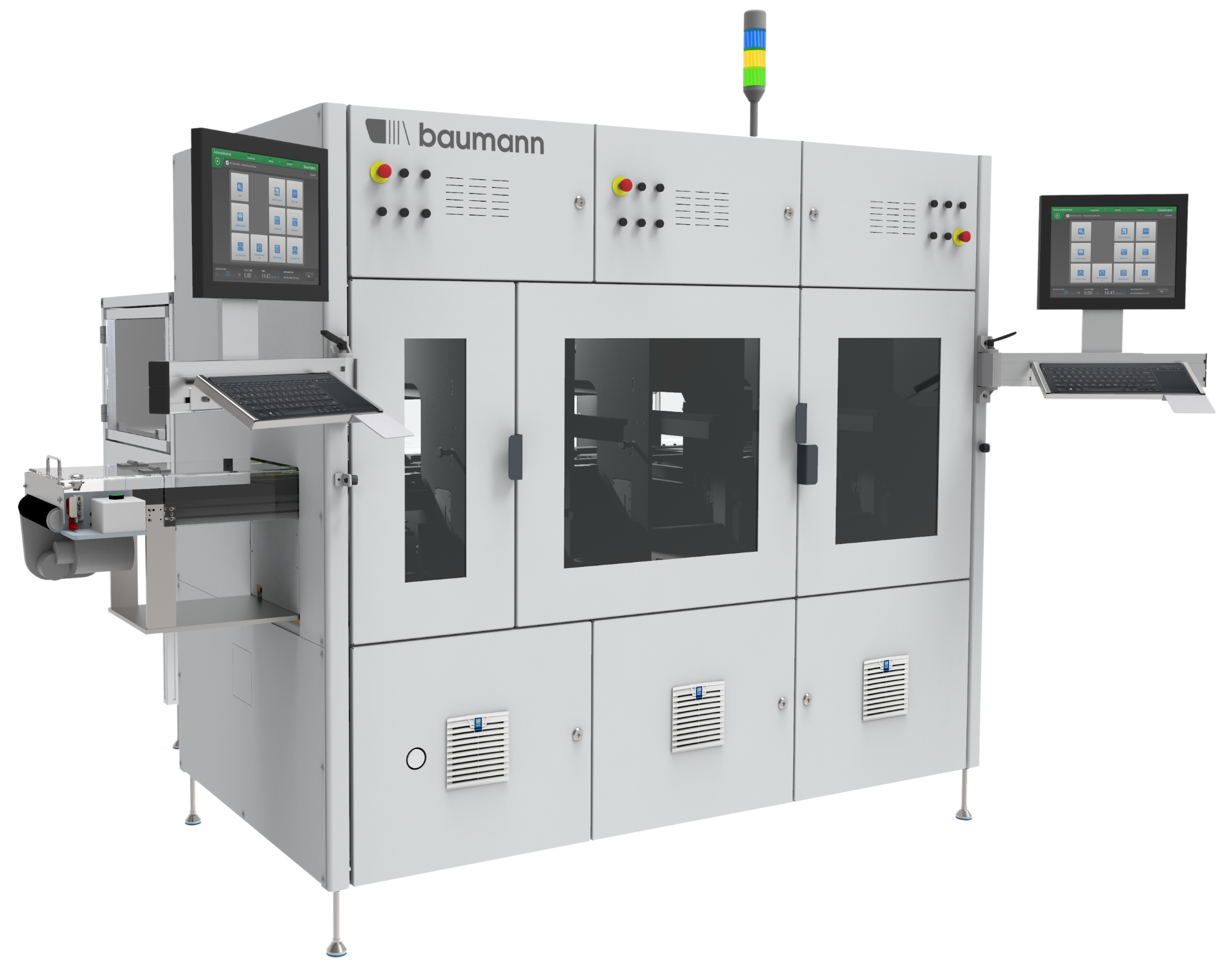

te|box Kombitester
kompakte In-Line-Prüfung von Leiterplatten
Der te|box Kombitester von Baumann Automation ist eine kompakte Plattform für die automatisierte In-Line-Prüfung von Leiterplatten. Basierend auf dem modularen Konzept der te|box kombiniert das System mehrere Prüfverfahren wie ICT, Flash und FKT auf geringer Stellfläche.
Ein durchgängiges Transportband verbindet die einzelnen Prüfstationen und ermöglicht einen hohen Durchsatz. Gleichzeitig sorgen große Wartungstüren für eine gute Zugänglichkeit und kurze Umrüstzeiten.
Ihre Vorteile auf einen Blick:
- Kombination von ICT, Flash und FKT in einer Anlage
- Hoher Durchsatz bei geringer Stellfläche
- Durchgängiges Transportband
- Mechanische oder automatische Breitenverstellung
- Bis zu drei C-Kontaktierungen
Basisvariante – kompakt und effizient
- Geringer Footprint
- Wenige mechanische Komponenten
- Ein Roboter bei vergleichbaren Testzeiten ausreichend
- Modular mit weiteren Baumann Systemen erweiterbar

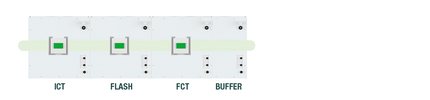

Erweiterung um Puffersystem
- Flexible Erweiterung um zusätzliche Puffermodule
- Ausgleich unterschiedlicher Prozess- und Testzeiten
- Höhere Anlagenautarkie
- Bedarfsgerecht skalierbar
Erweiterung um rout|box
- Erweiterung der Linie um die rout|box
- Modular in bestehende Anlagenkonzepte integrierbar
- Zusätzliche Handling- und Prozessschritte einfach ergänzbar

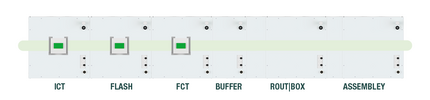

Integration in die Produktionslinie
- Kombination von Test-, Puffer- und Montageprozessen
- Erweiterbar um zusätzliche Baumann Module
- Durchgängiger Materialfluss innerhalb der Produktionslinie
- Skalierbar für zukünftige Prozessanforderungen
Optionen
- Integrierte Fehlteil-Ausschleusung
- Transportband mit automatischer Breitenverstellung
- Manuelle Einschleusung für Reparaturteile
Leiterplattenformate
- LP-Länge: 42-300 mm
- LP-Breite: 24-240 mm
- Bauteilfreiheit: +/- 20 mm
- Max. LP-(Nutzen) Gewicht: 3 kg
- Sondergröße auf Anfrage
Flexible In-Line-Prüfung

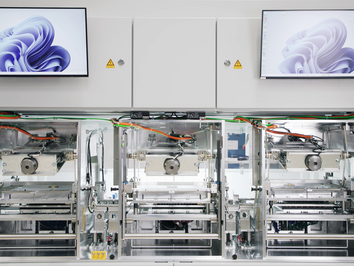

Der te|box Kombitester lässt sich flexibel an unterschiedliche Leiterplatten und Produktionsanforderungen anpassen. Schaltschrank und Testequipment sind platzsparend direkt in die Anlage integriert. Damit eignet sich das System besonders für automatisierte Elektronikfertigungen, in denen mehrere Prüfprozesse effizient miteinander verkettet werden sollen.
