BAUMANN te|box
Die Plattform für flexibilität bei testaufgaben
Die Baumann te|box ist die standardisierte und flexible Plattform für Prüftechnikapplikationen. Im Einsatz zur Prüfung von Leiterplatten und Steuergeräten wird zuverlässig die Forderung nach Qualitätssicherung und Null-Fehlerstrategie in der Produktion erfüllt.
Die
te|box
unterstützt gängige Verfahren wie ICT, FKT, HFT PCB Test, CFT sowie Flash-Prozesse.

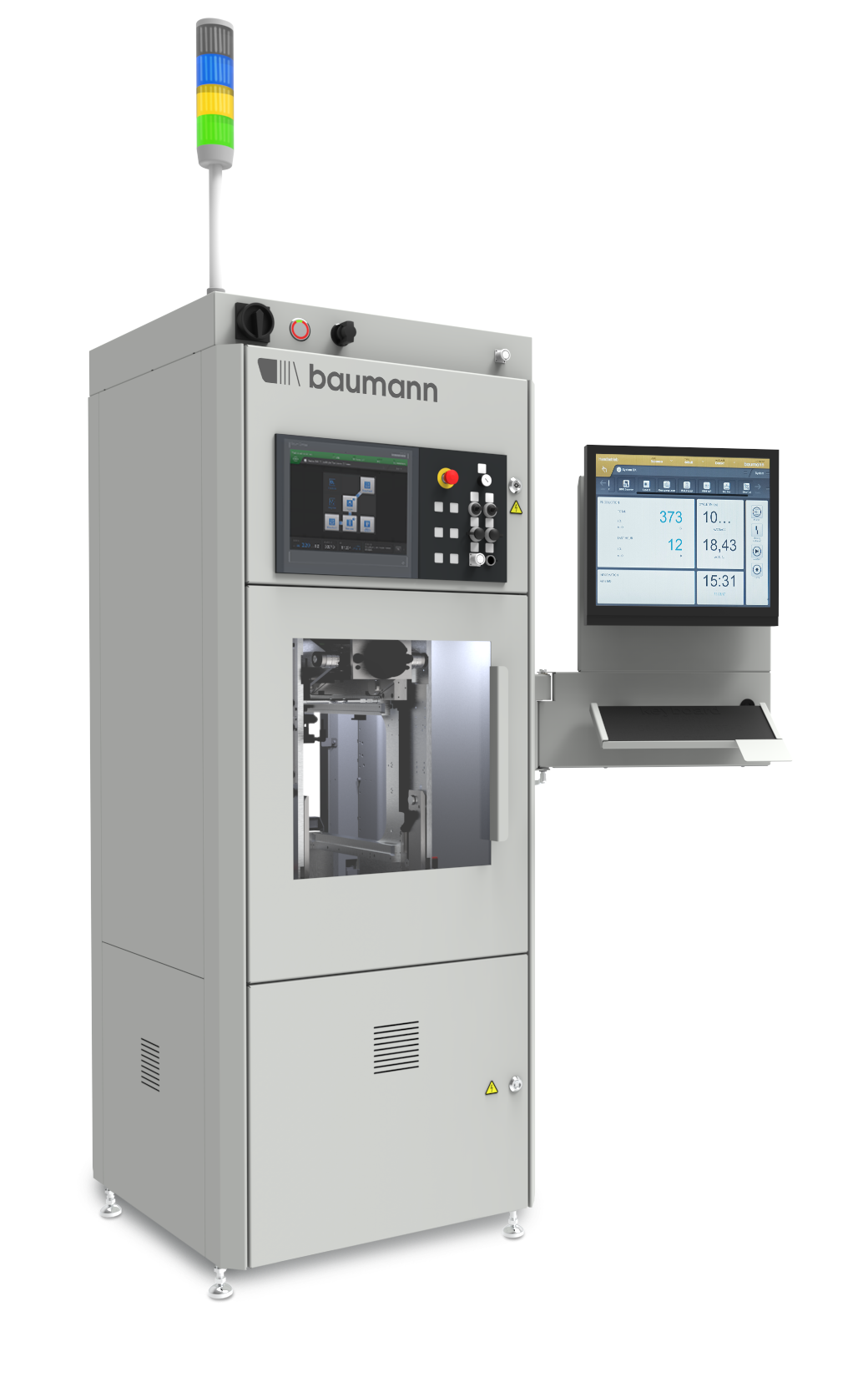

Baumann te|box - ICT Testsystem PCB Test
Produktmerkmale:
Zellengrößen
- Modell 1.1 525 mm x 525 mm
- Modell 2.2 700 mm x 700 mm
- Modell 2.4 700 mm x 1050 mm
- Modell 4.4 1050 mm x 1050 mm
- Modell 6.4 1400 mm x 1050 mm
- Modell 8.4 1750 mm x 1050 mm
- Höhe: 1800 mm ± 50 mm einstellbar über verstellbare Füße
Zellenausführungen
Low Volume

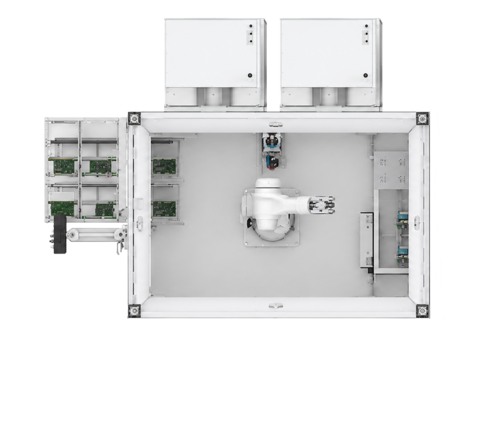

Mid Volume - 2 Bearbeitungszellen
Mid Volume - 4 Bearbeitungszellen
Testverfahren
- ICT (In-Circuit Test)
- Flash
- FKT (Functional Test)
- CFT (Cold Function Test)
- HFT (Hot Function Test)
- Rotation, Calibration, Pin Check
- Optical Inspection
- EOL (End-of-Line Test)
- u.v.m.
Beladearten
- Manuell über Schublade, Drehtisch oder Transportband
- Verkettung via Transportband
- Achssystembeladung
- Roboterbeladung
- Beladearten sind nachrüstbar
Plattform
- Geschweißtes Stahl-Grundgestell
- C-Kontaktierung mit servomotorisch angetriebener Kniehebelmechanik
- 19" Rack mit 11 Höheneinheiten für Testequipment unter der Kontaktiermechanik
Leiterplatte/Steuergerät
- LP-Länge: 42 - 300 mm
- LP-Breite: 24 - 240 mm
- Bauteilfreiheit: -20/+50 mm
- Max. Bauteilgewicht: 3 kg
- Sondergröße auf Anfrage
Bedienfeld
- 5,7" TFT Touchscreen, multilingual zur Bedienung und Kontrolle aller Funktionen der Zelle
- Schnittstellen - SMEMA, Profibus, CAN, AS-I, TCP/IP
