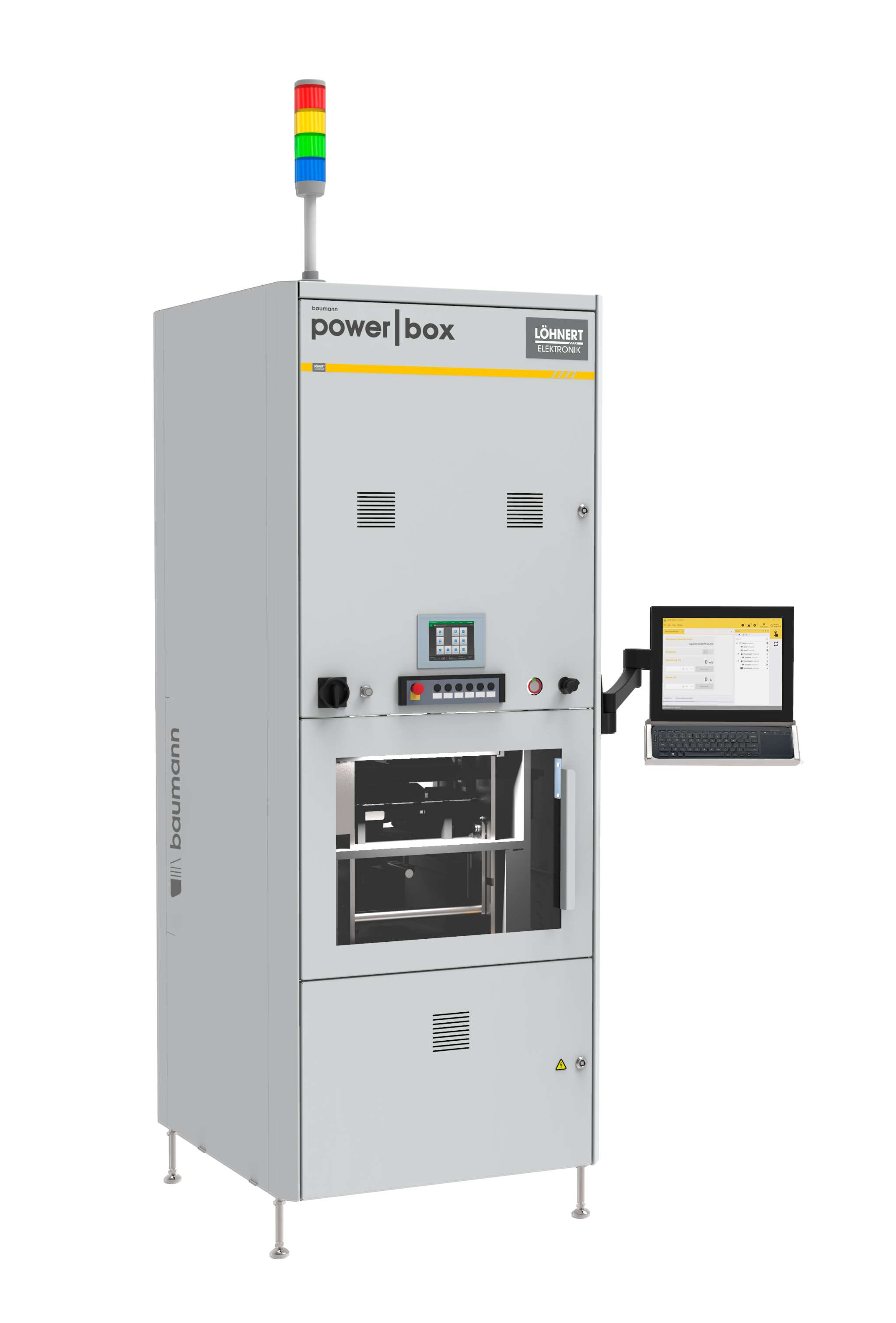

BAUMANN power|box EOL Test

MEHR FLEXIBILITÄT FÜR EOL-TEST VON LEISTUNGSUMRICHTERN


Die baumann power|box ist die flexible Plattform für Prüftechnikapplikationen in der Leistungselektronik. Im Einsatz zur Prüfung von Baugruppen und Steuergeräten wird zuverlässig die Forderung nach Qualitätssicherung und Null-Fehlerstrategie in der Produktion erfüllt. Die Leistungsprüftechnik von Löhnert Elektronik wird nach kundenspezifischen Prüfvorschriften entworfen und aufgebaut. Die grundlegenden Prüfungen an einer Umrichter-Baugruppe beinhalten einfache messtechnische Aufgaben und Leistungstests am Hauptstromkreis der Gleichstromquelle über die Drehstrombrücke zum Wechselstromkreis.

Baumann te|box

Produktmerkmale:

Zellengrößen

  • Modell 2.4 700 mm x 1050 mm
  • Modell 4.4 1050 mm x 1050 mm
  • Modell 6.4 1400 mm x 1050 mm
  • Höhe: 2330 mm -100/ +50 mm einstellbar über verstellbare Füße

Die Prüftechnik wird konsequent
in modularer 19 Zoll-Technik
aufgebaut:

  • Einsatz von qualifizierten Funktionsbaugruppen
  • Reduzierung der Planungsarbeit durch große vorhandene Funktionsblöcke
  • Flexibler Aufbau von Neuprojekten oder Änderungen an Bestandsprojekten
  • Bessere Wartungsmöglichkeit durch Austausch und separater Reparatur

Kontaktierung

  • Wechselbare Adapter
  • VPC-Schnittstelle
  • Hochstromadaptierung
  • Kühlflüssigkeitsadaptierung
  • Sicherheitstechnik

Steuerung

  • Automatisierung und Sicherheitstechnik: Beckhoff
  • Messtechnik: Beckhoff, NI, R&S

Software

  • LisRT
  • NI TestStand

Kühlmittelmanagement

  • Kühlmittelumlauf
  • Dichtheitsprüfung
  • Entleeren
  • Temperiersystem separat

Elektrischer Lastkreis

  • Spannungsversorgung ±HV 750 V/15 KW
  • Lastdrossel ca. 600 A / 200 Hz

Beladearten

  • Automatisch: Roboter, Transportband
  • Manuell: Schublade
